Для склейки деревянных планок или брусков очень удобно использовать самодельную угловую струбцину. Они бывают разные — условно можно разделить на простые и сложные. В сегодняшней статье рассмотрим один из самых простых вариантов.
Из основных материалов нам потребуются:
- фанера;
- болты с гайками;
- клей.
Обратите внимание: при помощи самодельной угловой струбцины можно склеить только две заготовки (планки, рейки, доски или бруски), расположенные под углом в 90 градусов относительно друг друга.
Своим личным опытом изготовления и сборки угловой столярной струбцины поделился автор YouTube канала John Heisz — I Build It.
Основные этапы работ
Из фанеры вырезаем основание струбцины — прямоугольную дощечку. На циркулярной пиле нужно сделать два параллельных пропила (не до конца).
В центральной части заготовки с помощью ручного фрезера или на фрезеровальном станке делаем паз.
По краям основания приклеиваем два брусочка из фанеры (они склеены из нескольких кусочков), которые будут выступать в качестве прижимных губок.
В них нужно высверлить отверстия и установить забивные мебельные гайки. Вкручиваем в гайки длинный болт, который будет стягивать прижимные губки.
На следующем этапе изготавливаем из фанеры основную часть струбцины — прижим. Сверлим в нем отверстие, с помощью болта и барашковой гайки крепим к основанию.
Обратите внимание: упор можно регулировать (в зависимости от ширины заготовок), перемещая вдоль центрального паза.
Принцип работы приспособления

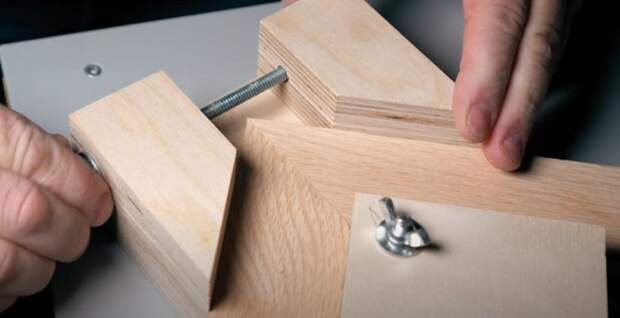

Укладываем на основание две заготовки, запиленные под углом 45 градусов. Прижимаем их с помощью прижима к губкам струбцины. После этого стягиваем сами губки.
Видео по теме
Подробно о том, как собрать угловую струбцину для склейки деревянных заготовок, можно посмотреть ниже — в авторском видеоролике.
