Как сделать настольный вертикальный зажим

В данном обзоре автор показывает, как сделать своими руками настольный зажим с вертикальными прижимными губками.

Причём обе (подвижная и неподвижная) губки расположены под небольшим углом. В определенных ситуациях это может быть очень удобно.

В таких мини тисках можно зажимать полосы металла или круглые прутки, а также квадратные и прямоугольные профильные трубы.

Новости СМИ2

Для изготовления самодельного зажима нам потребуется квадратная профильная труба 60х60 мм.

Отрезаем от профильной трубы кусок длиной 15 сантиметров. Один край нужно отрезать под углом. Привариваем заглушку из куска металла.

К другому концу профильной трубы необходимо будет приварить основание, тоже из куска металла. Сверлим в нем четыре крепёжных отверстия для крепления зажима к столу.

Основные этапы работ

Отступив от нижней части стойки 2-3 см, автор приваривает два куска металлической полосы с просверленными в них отверстиями. Между ними с помощью болта и гайки крепится кусок профильной трубы.

В профильной трубе вырезаем небольшой кусок, можно было согнуть её верхнюю часть под углом. Привариваем к ней вторую прижимную губку.

После этого автор приваривает к верхней части стойки ограничительную скобу. В ней нужно просверлить отверстие, потом приварить гайку.

В гайку вкручиваем барашковый болт. Дополнительно привариваем вороток из отрезка круглого прутка.

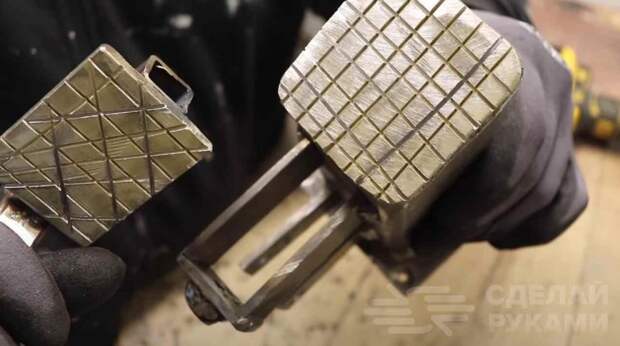

На последнем этапе при помощи болгарки останется только сделать насечки на прижимных губках.

Металл необходимо будет отшлифовать, а потом покрасить. Прикручиваем самодельный зажим к столешнице, и можно пользоваться. Когда зажим не нужен, его можно открутить и убрать в ящик.
