В данном обзоре автор покажет, как изготовить компактный гибочный станок, на котором можно будет гнуть дуги из профильной трубы.
Станок хорош тем, что, во-первых, его можно собрать из доступных материалов, а во-вторых, благодаря небольшим размерам, его можно использовать как в гараже или мастерской, так и брать с собой.
Из основных материалов нам понадобятся:
- подшипники 201-ые — 6 штук;
- болты автомобильные (ГБЦ);
- металлические пластины шириной 50 мм и толщиной 3 мм;
- кусок трубки диаметром 22 мм;
- различные метизы — гайки с шайбами.
Приступаем к работе
Первым делом с помощью болгарки с отрезным диском необходимо вырезать из пластин вилки. Потребуется 4 штуки.
Далее приступаем к изготовлению съемного ролика, который будет протягивать профильную трубу.

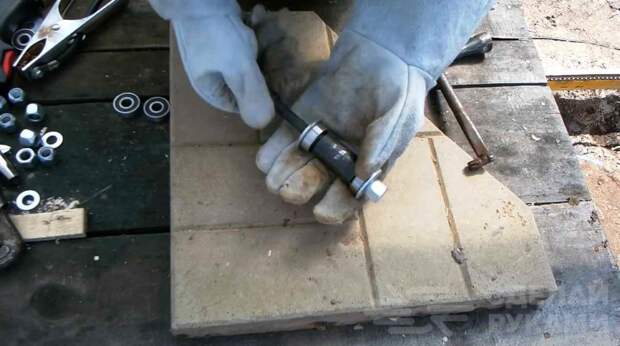

На болт накручиваем две гайки, на них надеваем втулку (отрезок круглой трубы), и привариваем гайки к внутренним стенкам втулки.
Автор специально сделал так, чтобы ролик был съемным. Снимаем ролик, затем надеваем на болт шайбу и привариваем.

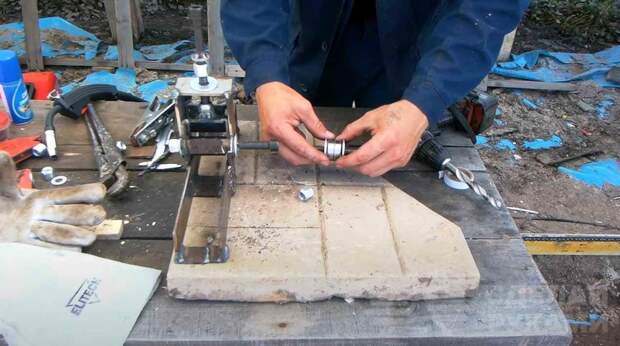

Дальше надеваем на болт подшипник, и накручиваем ролик. Потом надеваем еще один подшипник, прижимаем его шайбой и фиксируем гайкой.

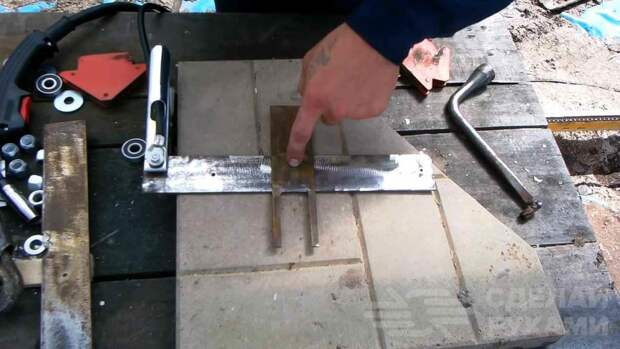

Отрезаем кусок металлической полосы 50х3 мм длиной 40 см. К ней привариваем вилку. Изготавливаем вторую такую же деталь.
Свариваем обе детали между собой таким образом, чтобы расстояние между ними было равно ширине ролика.

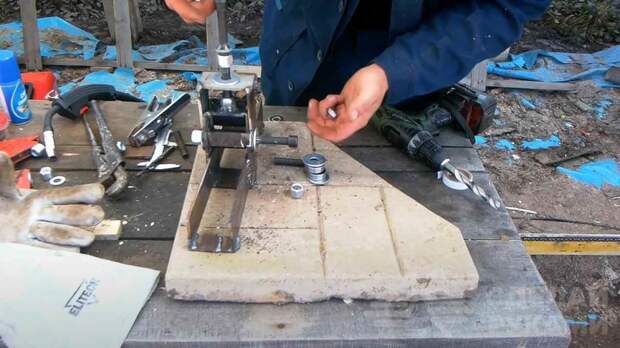

Из двух оставшихся вилок автор изготавливает прижимной узел. Также необходимо будет изготовить струбцину, чтобы все прижималось с усилием.

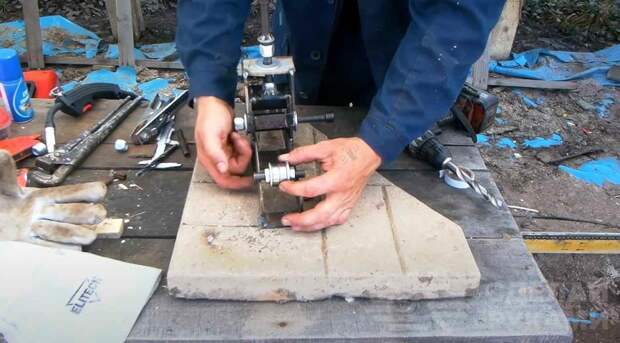

Опорные ролики, которые будут располагаться в нижней части конструкции, автор изготовил из отрезков болта ГБЦ, подшипников, шайб и гаек.
На последнем этапе останется только все зачистить и покрасить. В качестве привода используем шуруповерт. Самоделка готова.
