Самодельный прижим «третья рука» — полезное приспособление для мастерской

При изготовлении каких-либо габаритных конструкций из металла или дерева, а также при обработке длинных заготовок двух рук обычно не хватает.

Хорошо, если есть помощник, который придержит деталь или заготовку. А что делать, если вы работаете в одиночестве?

В этом случае имеет смысл использовать дополнительное приспособление, которое называется «третья рука».

Своим личным опытом изготовления самодельного настольного прижима поделился с нами автор YouTube канала INNOVATION TIME.

Необходимые материалы:

1. листовой металл толщиной не менее 10 мм;
2. круглая труба;
3. толстостенные втулки из металла;
4. профтруба;
5. стальной уголок;
6. резьбовая шпилька.

Приступаем к работе

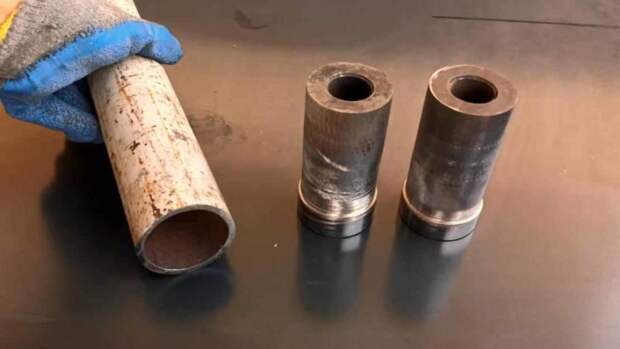

Для начала нам потребуется отрезок круглой трубы и парочка толстостенных стальных втулок.

Втулки можно изготовить самостоятельно из стального кругляка, но для этого потребуется токарный станок (просверлить отверстие и обточить до нужного диаметра).

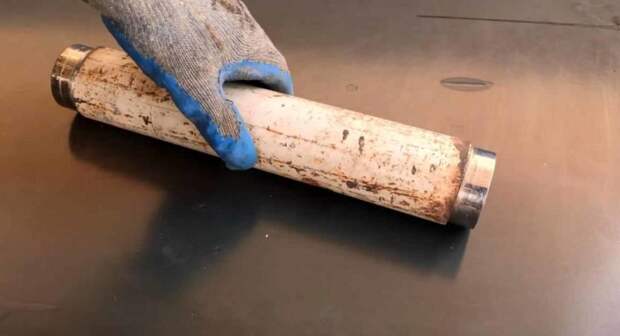

Втулки имеют небольшой бортик с одной из сторон — таким образом, они вставляются в круглую трубу, но не проваливаются в нее полностью.

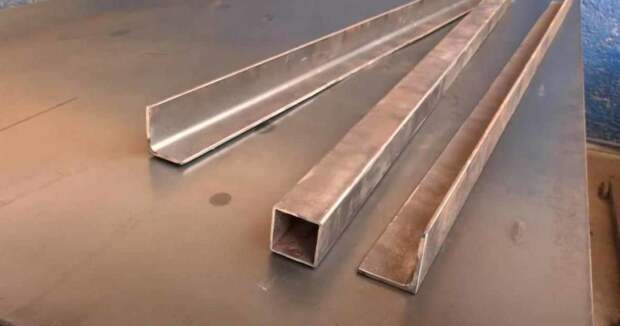

На следующем этапе потребуется отрезок квадратной профтрубы и два куска стального уголка. Заготовки отрезаем одинаковой длины.

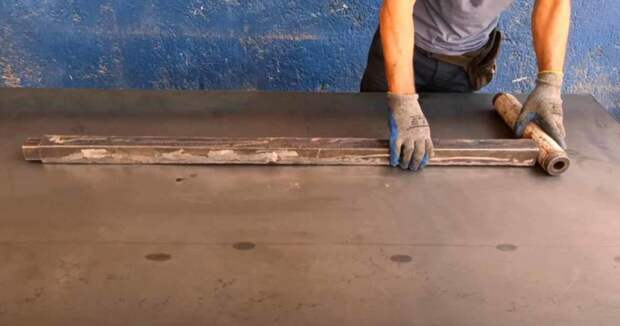

Два уголка нужно соединить вместе, чтобы получился квадратный профиль, и потом обвариваем. Внутрь вставляется профильная труба.

После этого привариваем корпус из уголка к круглой трубе.

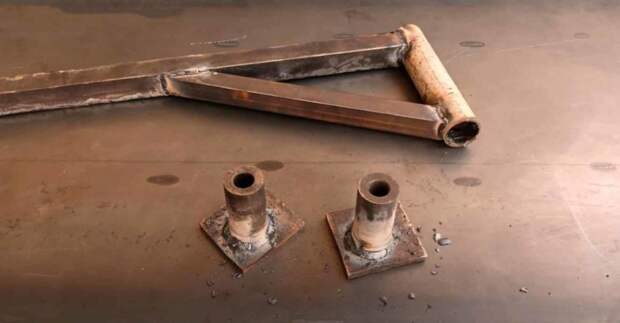

К торцам втулок (с одной из сторон) привариваем пластины из толстого металла. Зачищаем сварные швы болгаркой.

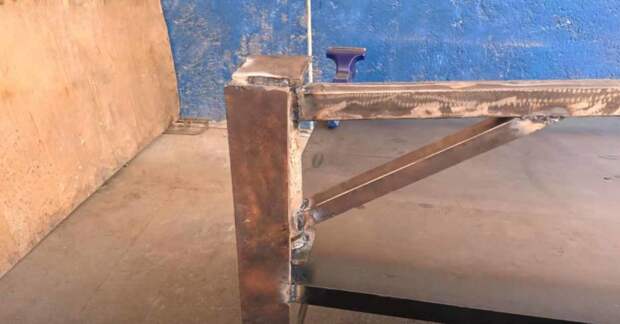

Устанавливаем втулки обратно в круглую трубу. К рабочему верстаку крепится стойка из металлического уголка, и к ней привариваются пластины, которые приварены к втулкам.

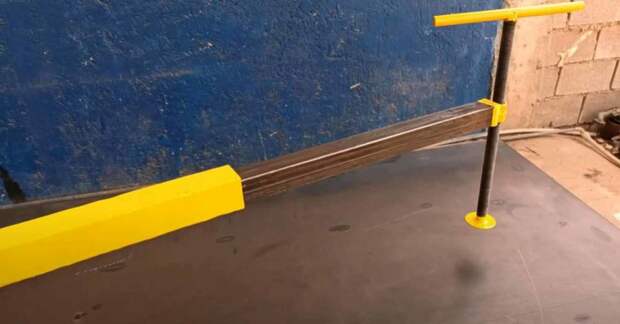

В завершении из куска резьбовой шпильки и кусков металла останется только изготовить сам прижим, и приварить к нему вороток.

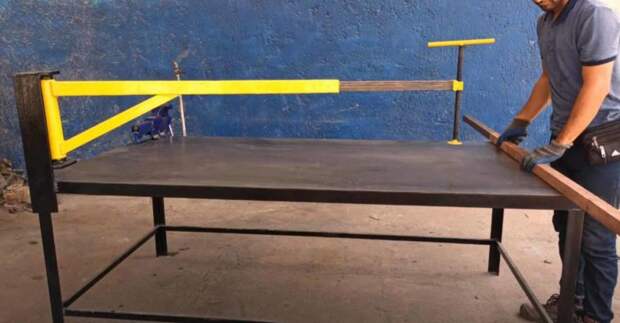

Красим самодельное приспособление, и можно пользоваться. Как видите, его не так уж и сложно сделать своими руками.
